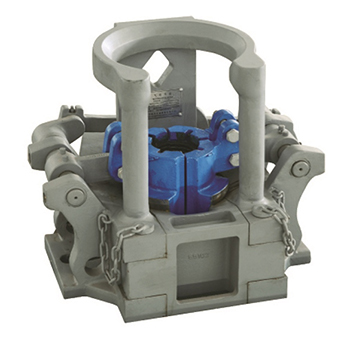

C/CHD型气动卡盘
发布时间: 2014-08-28 13:28
气动卡盘主要用于油田钻修井作业中油管、钻杆、套管等管柱的卡持。特殊截面的活门设计允许电潜泵电缆与油管柱同时通过。产品按API Spec 7K规范要求设计、制造。
卡瓦体尺寸(in) | 型号 | 气源工作压力 |
C/80T | CHD/120T |
mm | in | mm | in | MPa | psi |
2 1/16 | 33.4 | 1.315 | 33.4 | 1.315 | 0.6-0.9 | 87-130 |
42.2 | 1.66 | 42.2 | 1.66 |
48.3 | 1.9 | 48.3 | 1.9 |
52.4 | 2 1/16 | 52.4 | 2 1/16 |
3 1/2 | 60.3 | 2 3/8 | 60.3 | 2 3/8 |
73 | 2 7/8 | 73 | 2 7/8 |
88.9 | 3 1/2 | 88.9 | 3 1/2 |
4 1/2 | 88.9 | 3 1/2 | 88.9 | 3 1/2 |
101.6 | 4 | 101.6 | 4 |
114.3 | 4 1/2 | 114.3 | 4 1/2 |
4 3/4 | 120.65 | 4 3/4 | 120.65 | 4 3/4 |
5 | 127 | 5 | 127 | 5 |
5 1/2 | 139.7 | 5 1/2 | 139.7 | 5 1/2 |
